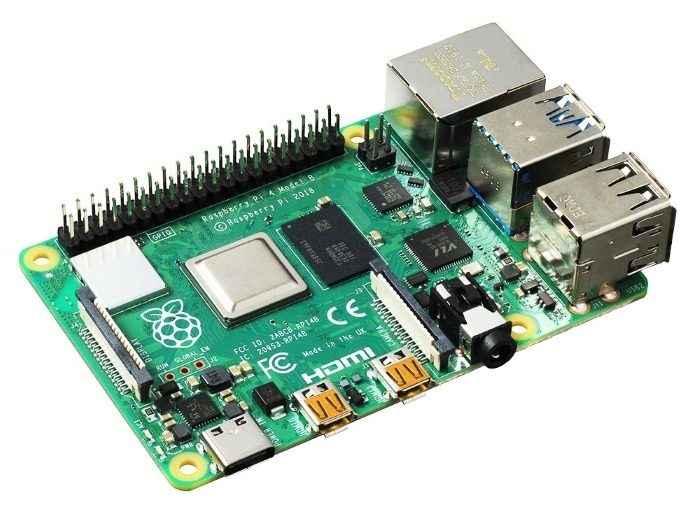

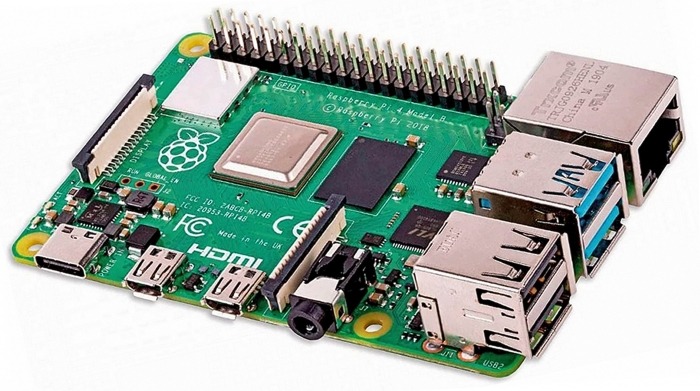

Микрокомпьютер Raspberry Pi 4 Model B

Миниатюрный одноплатный компьютер Raspberry Pi 4 Model B пришла на смену третьему поколению – это полноценная замена десктопу на Linux. Платформа подходит не только для веб-сёрфинга и разработки приложений, но и может стать «мозгом» для робота или умного дома, медиацентром, узлом распределённой вычислительной системы или промышленным контроллером.

На борту платы уже есть четыре порта USB, беспроводной модуль Wi-Fi / Bluetooth и полноценный гигабитный Ethernet, чтобы сразу приступить к работе.

Отличия от Raspberry Pi 3:

• Поддержка разрешения 4K при 60 Гц (HDMI 2.0).
• Возможность работы с двумя мониторами одновременно.
• Аппаратное ускорение видеопотока H.265.
• Наличие портов USB 3.0.
• Гигабитный контроллер Ethernet с полной скоростью.
• Увеличенный объём ОЗУ (в старших модификациях).

Начинка:

В Raspberry Pi 4 используется однокристальная система Broadcom BCM2711. Кристалл включает в себя 4-ядерный 64-битный процессор Cortex-A72 (ARM v8) с частотой 1,5 ГГц и графический процессор GPU VideoCore VI с частотой 500 МГц. По данным производителя, система на новой архитектуре стала на 50% быстрее, чем прошлые поколения RPi, а ещё она поддерживает больше оперативной памяти — от 2 до 8 ГБ, в зависимости от версии платы.

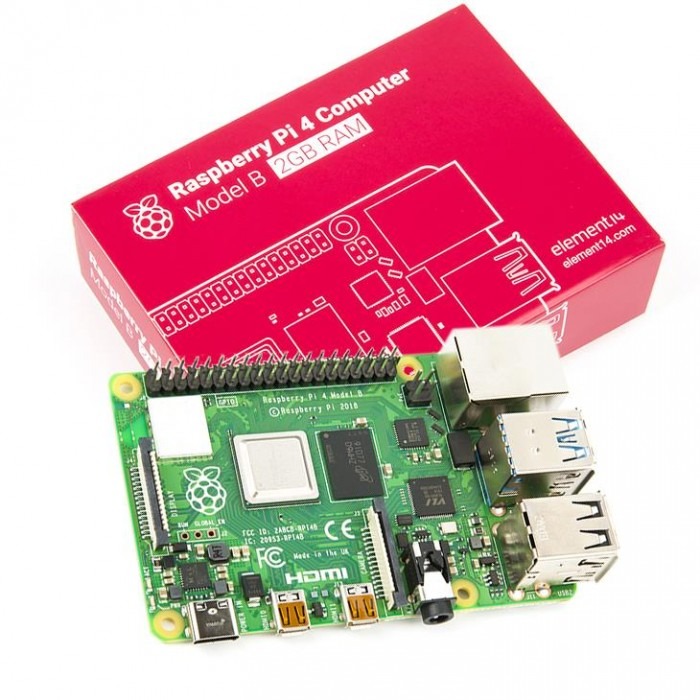

Данная модификация Raspberry Pi 4 Model B оснащается 2 ГБ памяти LPDDR4-2400 SDRAM, которая делится между CPU и GPU. Топовая версия микрокомпьютера сможет заменить вам ПК в повседневных задачах: ей будут по плечу веб-сёрфинг с множеством вкладок и работа с тяжёлыми документами в офисных программах. Энтузиасты же смогут посвятить себя раскрытию возможностей железа, чтобы сделать на Raspberry Pi 4 домашний медиацентр, IPTV-приставку (STB) и другие требовательные проекты.

Контроллер поддерживает аппаратное декодирование H.265/HEVC (до 4Kp60) и H.264 (до 1080p60). Это разгружает CPU при работе с потоковым видео в интернете и просмотре «тяжёлых» видеофайлов в режиме медиацентра.

Беспроводной модуль поддерживает стандарты Wi-Fi 802.11 b/g/n/ac и протокол Bluetooth 5.0 с BLE.

Подключение периферии:

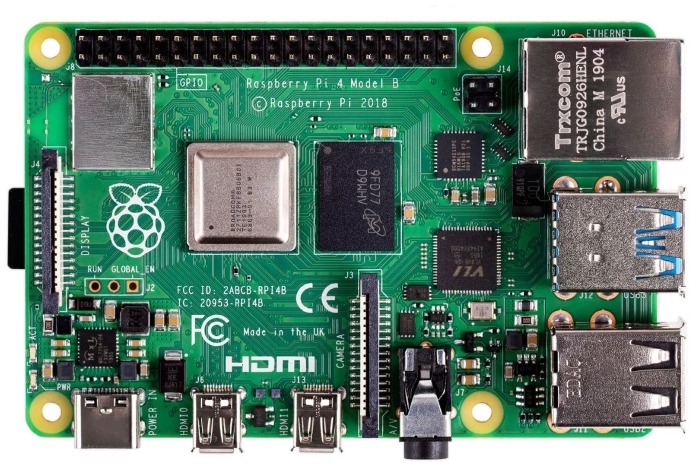

На Raspberry Pi 4 есть 40 контактов GPIO для подключения цифровых датчиков, модулей расширения и другой периферии. Распиновка GPIO полностью совместима с прошлыми версиями Raspberry Pi, поэтому у вас не возникнет проблем с переносом существующих проектов.

Для подключения HDMI-дисплеев, мониторов и телевизоров предусмотрено два разъёма micro-HDMI 2.0. Через них можно одновременно вывести изображение на разные экраны. Для этого вам понадобится стандартный HDMI-кабель с дополнительным переходником, или готовый кабель HDMI — micro-HDMI.

Сбоку контроллера находится два порта USB 2.0 и два USB 3.0. К ним подключается стандартная периферия для комфортной работы: клавиатура, мышь, джойстик и другие USB-устройства.

Порт MIPI CSI предназначен для подключения камер для Raspberry Pi. Порт MIPI DSI нужен для прямого подключения экранных модулей.

Аудио и видеовыход объединены в 4-контактном разъёме 3,5 мм, который позволяет вывести аналоговый звук и композитное видео.

Питание:

В нижней части платы находится разъём USB Type-C для подключения питания. Рекомендуемое напряжение и ток — 5 В, 3 А. Используйте мощный импульсный блок питания.

Аппаратный выключатель питания отсутствует. Чтобы плата заработала, к ней достаточно подключить USB-кабель с питанием.

Внимание! Не выключайте питание Raspberry Pi 4 простым выдёргиванием кабеля USB — этим вы рискуете убить малинку. Для безопасного выключения используйте завершение работы в операционной системе.

Программное обеспечение:

Для работы системы понадобится карта памяти microSD с ОС Raspbian. За несколько секунд система заружается с графической оболочкой Raspbian, похожей на привычную Windows или macOS. Вы можете поочерёдно использовать несколько флеш-карт с разными образами систем.

Потерять данные или сильно напортачить с настройками совсем не страшно, поскольку систему на microSD-карте можно восстановить за считанные минуты. После этого смело продолжайте эксперименты.
